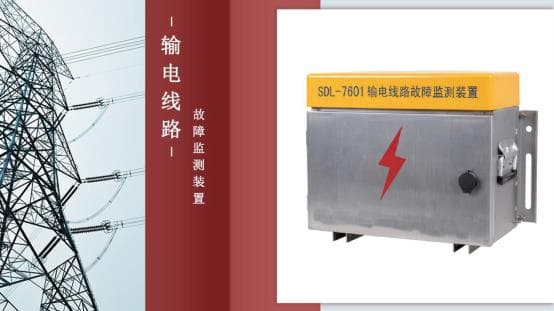

一、SDL-7601輸電線路故障監測裝置（非接觸式）產品特點

1、與高壓無接觸
安裝于桿塔，無需停電安裝，方便裝置安裝、調試、維護。

2、非接觸無失真采集
采用非接觸采樣技術，實現電壓、電流行波及工頻信號的無失真采集。

3、經濟性高
同塔雙回或多回線路可共用一套設備，無需每回線路每相安裝。

4、同步精度高
基于GPS/BDS的高速同步數據采集，多設備綜合誤差不超過50ns。

5、交/直流線路通用
適用于交、直流線路，與電壓等級無關，對有壓無流或對上電擊穿等特殊故障均適用。

6、 全天候運行
雙太陽能板和雙電池冗余設計，運行不依賴負荷電流的大小，30天超長待機。

7、 全狀態實時監測
實時監測電路環境溫度、設備溫度、對時狀態、通信狀態、電源電壓及功率等。

二、產品功能

1、故障精確定位
可實現故障的精確定位，并定位至桿塔，綜合誤差≤300米。

2、故障區段定位
跨區線路可實現故障點區段定位，明確管區責任。

3、故障類型識別
基于神經網絡的深度學習算法，自動識別雷擊和非雷擊故障。

4、智能預警
基于GIS地理信息系統，繪制線路故障、擾動、雷擊分布圖，主動預警。

5、具備遠程功能
可遠程實現對裝置的控制、定值修改及程序升級等操作。

三、性能參數

四、 配置方案

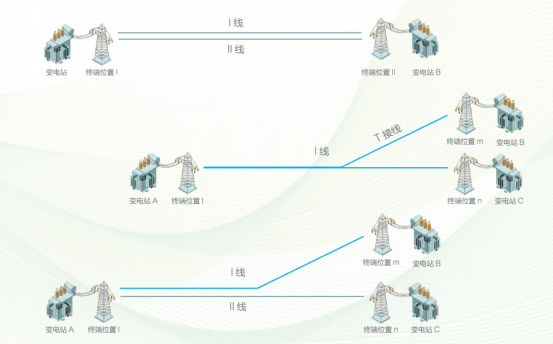

監測終端采用分布式安裝方式，全線按照雙端測距配置，每超過30km增加一套。對于T接等復雜情況，依據拓撲結構配置。
