工業產業的眾多生產環節中，往往離不開對生產過程中產生的各種氣體成分含量的檢測。采用基于NDIR技術的紅外氣體分析儀，能夠對氣體含量準確地進行在線測量，和當下工業企業中部分生產環節仍然采用的離線檢測方法相比，能夠有效提高生產效率，提高成品品質。

由異種原子構成的分子在紅外線波長區域具有吸收光譜的特性，其吸收強度遵循郎伯-比爾定律，吸收是選擇性的，會在不同的頻率下產生，而這些頻率又與分子內部的共振頻率有關。通過測量在特定波段下的吸收，可以判斷出具體的氣體種類以及被吸收的能量，從而得出被測氣體的濃度。

目前，國內工業企業采用的氣體的檢測方法主要有人工取樣分析、報警器監測系統檢測和色譜分析。人工取樣分析不能連續進行，費工費時，且分析結果受分析過程中的采樣、試劑、操作等因素影響不可避免；色譜分析存在分析時間長，不能在線工作，操作復雜，維護量大，適應性差等不足。

紅外分析技術被譽為“多快好省的綠色分析技術”，是最符合目前工業生產分析需求的分析技術之一，在發達國家被廣泛應用于大型工業生產過程的在線分析。在線紅外分析技術主要優勢：1、儀器簡單、分析速度快；2、測量準確；3、無浪費、無污染，容易實現無損和在線檢測；4、多組分同時檢測；5、可實現遠程分析檢測；6、長期穩定性好；7、維護量小?；谝陨蟽烖c，紅外分析可以實現工業氣體的在線監測?，F如今，用于工業氣體分析監測的紅外氣體分析儀大都依賴進口，進口產品高昂的價格和脫節的售后服務阻礙了該技術在我過工業行業的普及，嚴重影響了我國工業行業氣體檢測技術的進步，影響了工業行業的安全生產及信息化建設。因此，研制具有完全自主知識產權的紅外氣體分析儀，并將其應用在工業氣體檢測中已勢在必行。

武漢天禹自主研發的在線紅外氣體分析儀TY-6300采用國際先進的NDIR非分光紅外技術，主要用于測量氣體中的CO、CO2、CH4、C3H8、NO、SO2等氣體的體積濃度。

適用于鋼鐵、化工、煤氣化、生物氣化、節能監測、能效測評等領域，測量焦爐煤氣、高爐煤氣、轉爐煤氣、混合煤氣、發生爐煤氣、生物燃氣等可燃氣體不同成分的體積濃度。

二、產品詳情

1、產品實拍

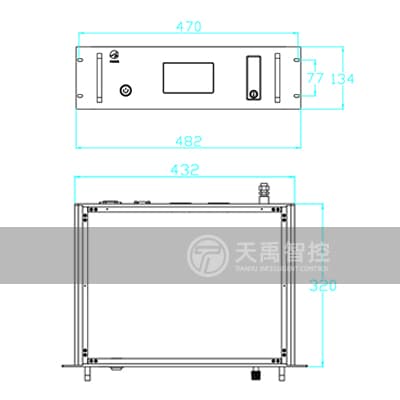

2、尺寸：482x134x320mm

3、重量

4、產品介紹

在線紅外氣體分析儀TY-6300采用國際最先進的NDIR非分光紅外技術，主要用于測量CO、CO2、CH4、C3H8、SO2、NO等氣體的體積濃度及熱值。

武漢天禹智控研發的在線紅外煤氣熱值分析儀標準化3U機箱、測量精度高、結構簡單、維護方便，軟件功能強大，可拓展性強、現場實用性好，目前暢銷國內外。

適用于鋼鐵、化工、煤氣化、生物氣化、節能監測、能效測評等領域，測量焦爐煤氣、高爐煤氣、轉爐煤氣、混合煤氣、發生爐煤氣、生物燃氣等可燃氣體不同成分的體積濃度和熱值。

5、優勢、特點

（1）標準化3U 機箱設計，鋁合金拉絲面板機箱，外觀時尚，科技感強，儀器重量輕。

（2）采用進口NDIR非分光紅外傳感器和TCD熱導氣體傳感器。

（3）儀器測量樣氣中的CO、CO2、CH4、C3H8、SO2、NO氣體的體積濃度同時輸出熱值。增加超量程限值使能功能，量程范圍內保證測量精度，超量程可測量，提供測量值參考。

（4）熱值自動計算、熱值單位Kcal/m3和Mj/m3可以自由切換。

（5）儀器內部氣體干擾自動修正，保證測量結果無干擾。

測量CnHm濃度，保證焦爐煤氣、混合煤氣、發生爐煤氣、秸稈燃氣等氣體熱值的準確性。

修正CnHm氣體對CH4測量結果干擾，精確測量CH4的濃度。

修正CO、CO2、CH4對H2測量結果干擾，精確測量H2的濃度。

修正CO、CO2測量結果干擾，精確測量CO、CO2的濃度。

氣體采樣流量變化對H2熱導傳感器測量結果無影響。

（6）儀器具備用戶校準通氣濃度智能判定功能，防止用戶出現誤操作，導致儀器無法使用。

（7）儀器響應時間快，可實現7*24*365連續監測。

（8）儀器自動采樣分析檢測、測量速度快，使用無耗材。

（9）設備操作簡單，人員現場培訓后即可操作使用。

（10）設備既適用于工業現場連續監測，又適用于化驗室氣囊取樣分析。

（11）中、英文軟件操作系統可自由切換。

（12）儀器軟件功能強大，具備數據自動存儲、查詢、刪除、USB導出等功能。歷史數據存儲站點名稱可自定義（支持中文輸入），測量數據存儲時間間隔可自定義設定。

（13）具備RS-485數字輸出接口

（14）產品模塊化設計、可遠程升級軟件版本。

6、技術參數

（1）測量指標：CO、CO2、CH4、C3H8、SO2、NO

（2）測量方法：NDIR非分光紅外

（3）量程：CO、CO2、CH4、C3H8：0-100%，SO2、NO：0-5%（量程可以根據用戶實際需求配置）

（4）分辨率：CO、CO2、CH4、C3H8、SO2、NO：0.01%（針對低量程分辨率可以達到1ppm）

（5）精度：CO、CO2、CH4、C3H8、SO2、NO：≤±1%FS

（6）重復性誤差：CO、CO2、CH4、C3H8、SO2、NO：≤1%

（7）最佳流量：0.7~ 1.2 L/min

（8）進氣壓力：2KPa~ 50KPa

（9）樣氣要求：無塵、無水、無油

（10）響應時間：(TD+T90)<10s (NDIR)

（11）信號輸出：RS-232數字輸出、4-20mA模擬輸出

（12）工作電源：AC220V 50HZ

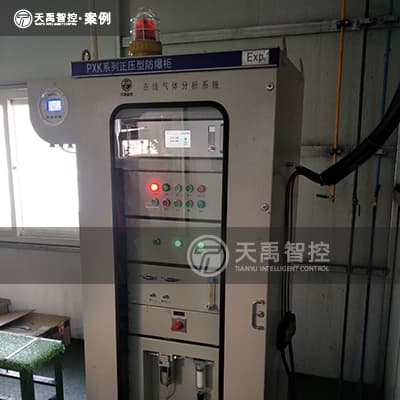

7、現場案例

三、應用領域

適用于鋼鐵、化工、煤氣化、生物氣化、節能監測、能效測評等領域，測量焦爐煤氣、高爐煤氣、轉爐煤氣、混合煤氣、發生爐煤氣、生物燃氣等可燃氣體不同成分的體積濃度和熱值。
